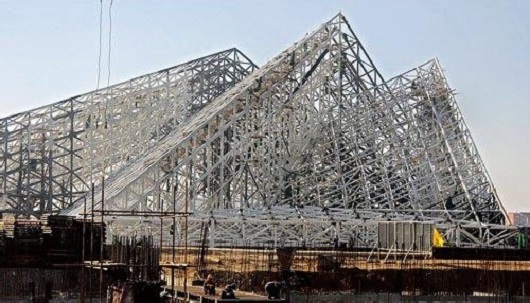

筆者研究了山西盛大鋼結構廠家對桁架的加工制作流程，根據山西鋼結構桁架幾何組成的方式對桁架進行了一下分類：1、簡單桁架，此結構由一個基本鉸結的三角形依次增加二元體組成；2、聯合桁架，是由幾個簡單桁架按幾何不變體系組成規則聯合組成，3、復雜桁架，這種桁架不同于前兩種的其它靜定桁架， 復雜桁架按照所受水平推力又分為：a.無推力的梁式桁架，與相應的實梁結構比較，掏空率大，上下弦桿抗彎，腹桿主要抗剪，受力合理，用材經濟；b.有推力的拱式鋼結構桁架，拱圈與拱上結構連為一體，這個整體性較好，而且還便于施工，跨越能力強，也節省山西結構工程的用料。

    此外，根據山西鋼結構桁架的外形可以分為以下幾個種類：1、平行弦桁架，這種桁架方便布置于雙層的鋼結構，可以標準化流程化生產，但是平行弦桁架的桿力分布不均勻；2、折弦鋼結構桁架，比如拋物線形桁架梁，外形同均布荷載下簡支梁的彎矩圖，桿力分布均勻，材料使用經濟，只是其構造比較復雜一些；3、三角形鋼結構桁架，這種桁架的桿力分布更加不均勻，而且構造的布置相對困難，但是它的斜面符合屋頂?shù)呐潘到y(tǒng)的需要。
