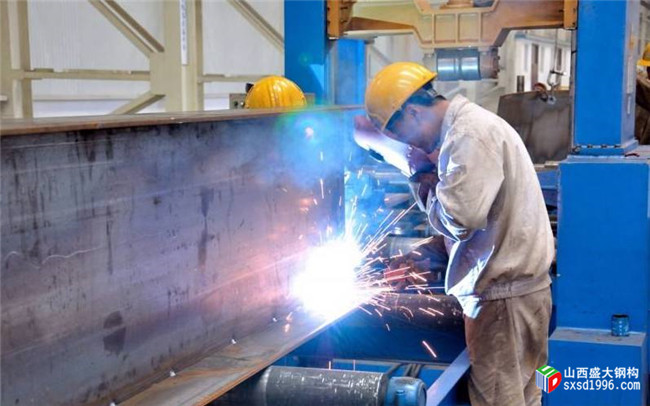

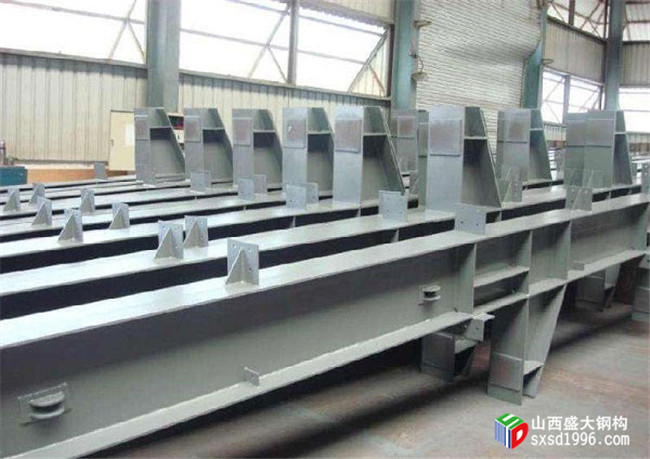

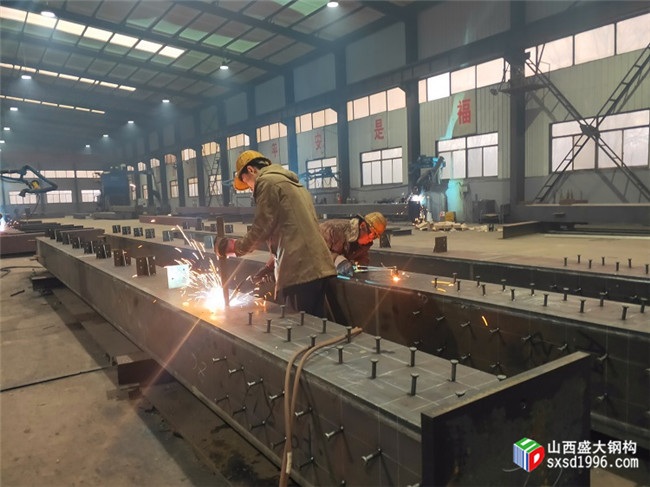

現(xiàn)在鋼結(jié)構(gòu)建筑屬于很普遍的建筑了，在我們周邊的廠房建筑當(dāng)中鋼結(jié)構(gòu)已經(jīng)得到了廣泛的應(yīng)用，而鋼結(jié)構(gòu)廠房的主要構(gòu)件就是鋼柱、梁和支撐，這些構(gòu)件在車間制作的過程中其實都存在著焊接變形的額問題，如果不盡興糾正那會影響整體的安裝，甚至還會降低項目的安全可靠性。

    太原周邊的鋼結(jié)構(gòu)公司在焊接鋼結(jié)構(gòu)在加工的過程中使用的糾正辦法，主要有機械糾正和火焰糾正或者是綜合糾正，火焰糾正是比較難操作的，辦法掌握、溫度控制不當(dāng)還會造成構(gòu)件更大的變形，因此，火焰糾正要有豐富的實踐經(jīng)驗，需要車間老師傅進行把關(guān)操作。

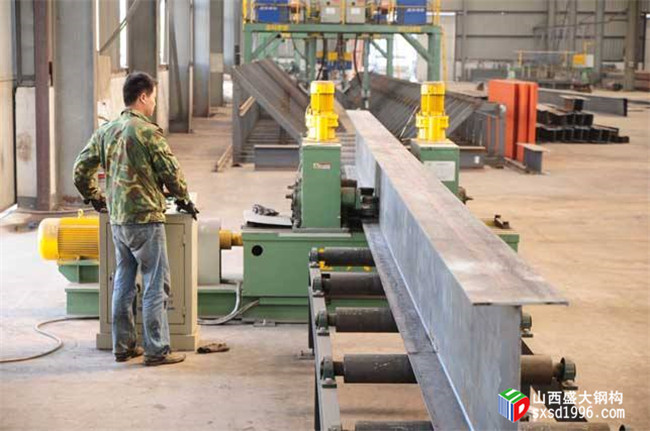

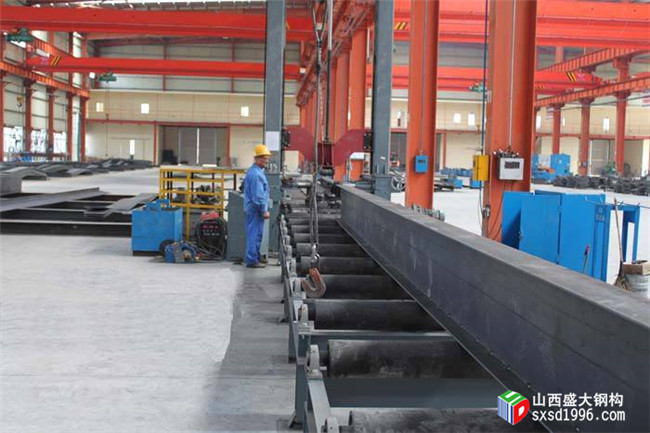

    太原的鋼結(jié)構(gòu)公司主要構(gòu)件是焊接H型鋼柱、梁、支撐，焊接變形經(jīng)常會選用以下三種火焰糾正的辦法：1.線狀加熱法2.點狀加熱法3.三角形加熱法。在火焰糾正時加熱溫度是不宜過高的，過高則會導(dǎo)致金屬變脆、影響沖擊韌性，在高溫糾正時不可用水冷卻，包含厚度或者淬硬傾向較大的鋼材。

    太原周邊的鋼結(jié)構(gòu)公司在糾正H型鋼柱、梁、撐角變形時，在翼緣板上面縱向線狀加熱，留意加熱范圍不超過兩焊腳所控制的范圍，所以不用水冷卻，線狀加熱是要留意，不要在同一個位置反復(fù)加熱，加熱的過程中不要進行澆水，這兩點是火焰糾正一般的準(zhǔn)則。

    翼緣板上對于縱長焊縫，由中間向兩端作線狀加熱，即可糾正彎曲變形，為防止發(fā)生彎曲和就去變形，兩條加熱帶要同步進行，可以采取低溫糾正和中溫糾正方法，這種辦法有利于減少焊接內(nèi)應(yīng)力，但是這種辦法再縱向收縮的同時有較大的橫向收縮，比較難掌握。

    翼緣板上使用線狀加熱，在腹板上則使用三角形加熱，用這種辦法糾正柱、梁、撐的彎曲變形，效果顯著，橫向線狀加熱寬度一般取20-90mm，板厚小的時候，加熱寬度要窄一些，加熱進程應(yīng)該由寬度中間向兩邊擴展，線狀加熱最好由兩人同時操作進行。三角形的寬度不應(yīng)超過板厚的2倍，三角形的底與對應(yīng)的翼板上線狀加熱寬度相等。加熱三角形從頂部開始，然后從中心向兩邊擴展，一層層加熱直到三角形的底為止，加熱覆板時溫度不能太高，否則造成凹陷，更難修復(fù)。

    太原周邊的鋼結(jié)構(gòu)公司在糾正波浪變形首先要找出突出的地方，用圓點加熱法配合手錘糾正，加熱圓點的直徑一般是50-90mm，當(dāng)鋼板厚度或者波浪形面積大時直徑也應(yīng)該放大，烤嘴從波峰起做螺旋形移動，選擇中溫糾正，當(dāng)溫度達到600~700度時，將手錘放在加熱區(qū)邊緣，再用大錘擊打手錘，使得加熱區(qū)的金屬受到擠壓，冷卻收縮后被拉平。

    火焰糾正所致使的內(nèi)應(yīng)力和焊接內(nèi)應(yīng)力一樣都是內(nèi)應(yīng)力，不恰當(dāng)?shù)募m正發(fā)生的內(nèi)應(yīng)力和焊接內(nèi)應(yīng)力和負(fù)載應(yīng)力疊加，會讓柱、梁和支撐的縱應(yīng)力超過容許應(yīng)力，從而是承載俺去系數(shù)會降低，因此在鋼結(jié)構(gòu)制造中一定要慎重，盡量在加工的過程中減少變形，糾正也盡可能使用機械糾正，實在不得已才會采取火焰糾正。

    本文地址http://www.kmdscj.com/news/0009858259.html
